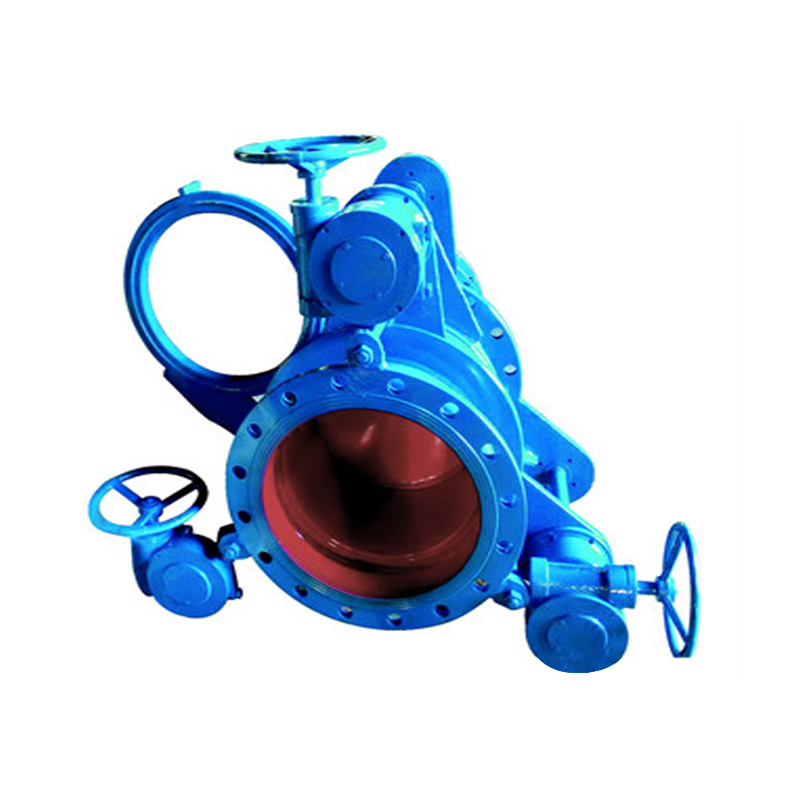

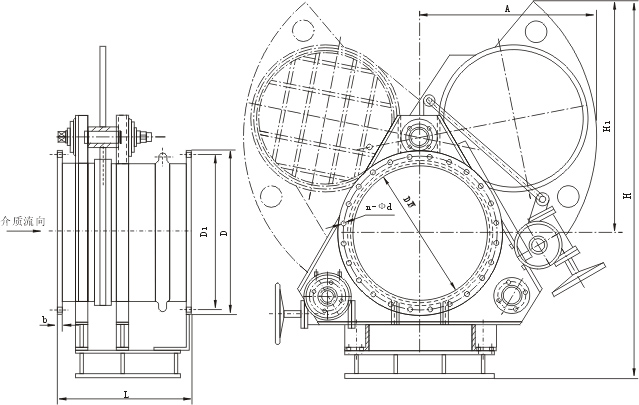

F343CX蝸輪盲板閥又稱蝸輪扇形眼鏡閥，翻板閥，扇形閥，由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接，將三根絲桿同時作正向(或反向)旋轉，則左、中兩閥體得到壓緊(或分離)。三根絲桿中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封圈擦傷，其中一根絲桿上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。
型號：F343CX
連接形式：法蘭
主體材料：碳鋼,不銹鋼
公稱通徑：100-3500
適用介質：煤氣、易燃有害氣體
密封形式：軟密封
外形：中型
流動方向：?jiǎn)蜗?/p>
驅動方式：手動,渦輪
